地下水滲流對地埋管換熱性能影響研究—以鄭州市中牟試驗場地為例

師永霞  許一川

（河南省地質局生態環境地質服務中心  河南鄭州 450011）

摘要：通過系統研究典型地下水滲流場對地埋管換熱能力及其周圍地層溫度場的影響，從而提出與滲流工況相匹配的換熱孔最佳布設方案，為地埋管地源熱泵系統工程的設計、施工和運行提供更加有力的技術支撐。

關鍵詞：滲流  地埋管  數值模擬  溫度場

1、引言

地埋管地源熱泵系統在運行過程中，地埋管換熱器周圍巖土體大部分都位于含水層中，地下水的滲流對地埋管換熱器同周圍巖土的換熱過程產生較大的影響。因此，有必要將地下水滲流因素對地埋管換熱性進行深入地研究分析，從而提出與滲流工況相匹配的地埋管換熱孔布設方案。

2、地埋管換熱器傳熱模型的建立

2.1數學模型

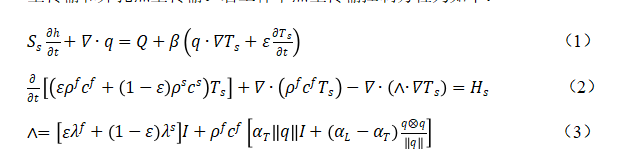

本次數值模擬軟件采用Feflow軟件，地埋管換熱器采用一維有限元法進行刻畫，周圍的巖土體采用三維有限元的處理方法。熱量傳輸主要包括巖土體中熱量傳輸和井孔熱量傳輸。巖土體中熱量傳輸控制方程為如下：

式中：s—儲水系數，無量綱；

f —表示液體；

s—表示土壤；

h —水頭；

Q—流量（m3 /s）；

β—熱膨脹系數（℃-1）；

q—達西流速（m/s）；

▽—矢量微分算子；

T—溫度（℃）；

ε—孔隙度；

ρ—密度（kg/m3）；

c—比熱容（J/（kg·℃））；

H—熱量源匯項（W/m）；

λ—熱導率（W/（m·℃））；

αL—縱向熱彌散度；

αT—橫向熱彌散度；

I—單位特征矩陣。

雙U形管（2U）換熱器分為8個熱交換區（圖 21）：2個進管區（i1和i2），2個出管區（o1和o2），4個回填材料區（g1、g2、g3、g4）。其中Rfig為流體和進管管壁的熱阻、Rfog為流體和出管管壁的熱阻、Rgg為兩管之間熱阻、Rgs為回填料與巖土體的熱阻。

來源：《中國地?zé)帷?023年10月刊

原文下載：

地下水滲流對地埋管換熱性能影響研究—以鄭州市中牟試驗場地為例.rar
