首先，通過注入井將高壓水注入地下2000～6000m的巖層，使其滲入人工壓裂造出的巖層裂縫并吸收地?zé)崮芰?；然后，通過采熱井將巖石裂隙中的高溫水、汽提取到地面；取出的高溫水、汽通過熱交換及地面循環裝置用于發電，冷卻后的水再次通過高壓泵注入地下熱交換系統循環使用。EGS發電不僅可以大幅降低溫室效應和酸雨對環境的影響，且不受季節、氣候制約，發電成本低，技術應用前景廣闊。

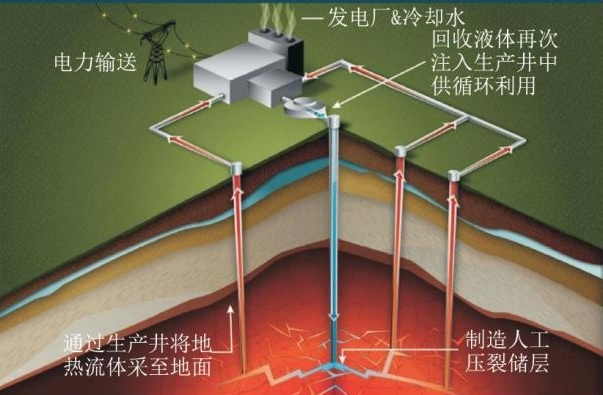

圖1 EGS開發利用模式圖（王文等，2020）

工程實踐表明，EGS開發過程中采用水作為載熱工質會存在諸多負面問題，具體表現在：注入地下的水漏失率通常為10％～70％，因而循環注入過程中消耗大量水資源；當熱源溫度高于水的臨界溫度時，由于水巖熱化學作用會產生礦物溶解與沉淀，易造成注入井與生產井之間產生短路或形成堵塞，進而影響載熱工質的吸熱過程。鑒于此，多位學者開展了采用超臨界CO2（Ts＞31.10℃，Ps＞7.38 MPa）作為載熱工質的理論研究與工程試驗，主要原因在于：①超臨界CO2具有粘度小、密度大的特殊物理特性，使其在熱儲層中具有流動性好、傳熱效率高、可壓縮小等典型優勢，適用于EGS開發過程中的熱力循環；②超臨界CO2向周圍巖石孔隙中的緩慢滲漏，會引起礦物質的溶解沉淀及地層水蒸發鹽析，降低圍巖孔隙度與滲透率，減緩超臨界CO2的滲漏速率；③通過滲漏流向圍巖中的超臨界CO2能夠迅速地與殘余水反應并以碳酸鹽的形式沉淀下來，從而形成永久性的CO2地質封存；④超臨界CO2循環無相變，發電的經濟性更好。

在此背景下，本文介紹了國內外“CO2地質封存與增強型地?zé)岚l(fā)電一體化”（CO2-EGS）理論與技術研究進展，并展望了此技術在山西省的研究及應用前景。

2 CO2-EGS理論與技術研究進展

2.1 CO2-EGS相關理論

若以超臨界CO2代替水作為工質流體，則可將CO2地質封存與EGS開發相結合，從而同時實現CO2減排的社會效益和CO2高效資源化利用的經濟效益（謝和平等，2014）。美國學者Brown（2000）首次提出了以CO2替代水作為循環取熱工質的CO2-EGS模式（圖2）。隨后，國內外學者開展了大量CO2-EGS的理論研究與實驗探索，認為CO2的壓縮膨脹特征、低粘度、高滲流能力、低流體損失和非極性特征使其采熱效率、單位能耗、儲層損傷等都優于以水為介質的EGS開發（Pruess，2006；Yanagisawa et al.，2008；Zhang et al.，2013；Wang et al.，2018）。

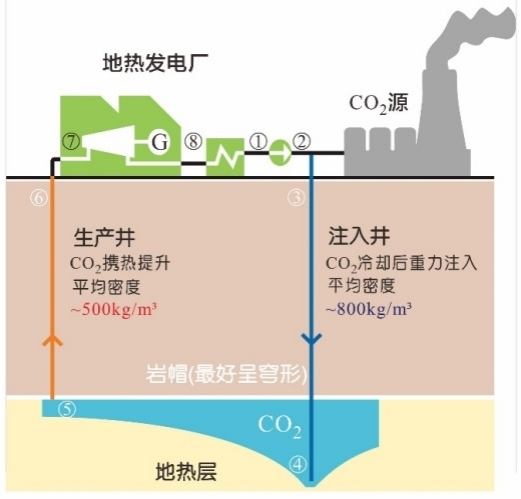

圖2 以超臨界CO2為循環取熱工質的CO2-EGS模式

EGS開發井深度大、施工成本高，熱儲層壓裂技術復雜，循環采熱試驗耗時長，因此熱儲層數值模擬仍是目前CO2-EGS理論與技術研究的主要手段。該方法不僅方便可實施、成本低，并且可以模擬CO2滲流場、儲層溫度場、壓力場以及化學變化等。Luo等（2014）采用數值模擬方法研究了雙井CO2-EGS過程，分析了CO2注入速率、注入井和生產井的射孔位置、工質流體、井筒與儲層之間的導熱系數等因素對系統采熱的影響。王昌龍等（2017）為了分析流體損失對EGS運行的影響，建立了三維TH耦合模型，模擬結果經過與實驗數據進行對比，驗證了模型的準確性，后基于該數值模型對比分析了CO2-EGS和H2O-EGS系統熱開采過程。Shi等（2018）和Guo等（2019）通過建立三維CO2-EGS熱流耦合數學模型，證實了CO2是地?zé)豳Y源開發的優良工質流體，在生產流量相同的條件下，CO2的熱提取速度更快。Wang等（2019）借助含有離散裂縫網絡的CO2-EGS熱流固耦合數值模型，認為高注入壓力，有利于提高發電效率，同時可提高CO2封存效率。

2.2 CO2-EGS工程技術

1）高溫鉆完井技術

為了適應EGS開發井高溫的工況，需對鉆身結構、鉆井裝備、鉆井工藝等進行改進，以提高鉆探效率和鉆井質量。EGS鉆井施工主要技術難點為：如何降低高溫、高壓環境對鉆井施工的影響，尤其是保持高溫環境下鉆井液性能的相對穩定；鉆進過程中經常遇到破碎、裂隙發育等復雜地層，如何提高封堵材料的抗高溫及封堵承壓性能。未來，開發“高溫鉆頭+高溫隨鉆測量系統+高溫井下動力鉆具”來提高鉆井效率成為必然趨勢（王志剛等，2019）。

高溫固井需根據地層特性，配合固井技術和工具才能實現高效、安全施工。由于影響高溫固井技術的因素較多，為保證地?zé)峋叹|(zhì)量，需將影響因素排除和解決，如井底溫度高、穩定裂縫溶洞氣壓封固難度大、延遲混合水問題、酸性及高礦化度水質環境影響水泥石性能、泥漿比重高、粘度大影響頂替效率等。除此之外，還需通過優選水泥漿體系、選取合理前置液和引導樁等措施來提高固井質量（張杰等，2021）。水泥漿水化硬化后必須形成具有抗高溫強度衰退、低滲透率和較強承載能力的水泥石，以保證水泥環在高溫高壓井下的完整性和長期有效性（王磊，2019）。

2）熱儲層改造技術

采用人工壓裂方式將低孔隙度、低滲透率的干熱巖改造為滲透性能較好的人工熱儲，是建造EGS的前提。合理的壓裂液選擇、適配性的壓裂工藝是影響壓裂效果的關鍵。目前，對于干熱巖熱儲層的改造多采用水力壓裂手段，但由于水是極性溶劑，會存在嚴重的礦物溶解和沉淀問題（劉松澤等，2020）。超臨界CO2自身具有氣體的低黏度、高擴散性，也有液體高密度的特點，其破裂壓力比水力壓裂和液態CO2壓裂低，并且造縫能力更強，形成的縫網更復雜，因此在干熱巖熱儲層改造中表現出明顯的優勢（圖3）。超臨界CO2壓裂人工裂縫起裂壓力比液態CO2和清水壓裂低，并且由于超臨界CO2具有低黏度和高擴散性，因此更有利于流動過程中充分取熱（李小剛等，2022）。

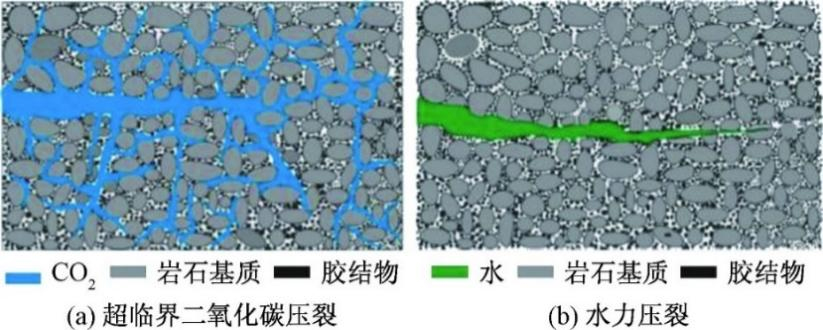

圖3 超臨界CO2與水作為壓裂液巖石中裂縫延伸特征對比（溫航等，2020）

2.3 CO2-EGS先導性工程試驗

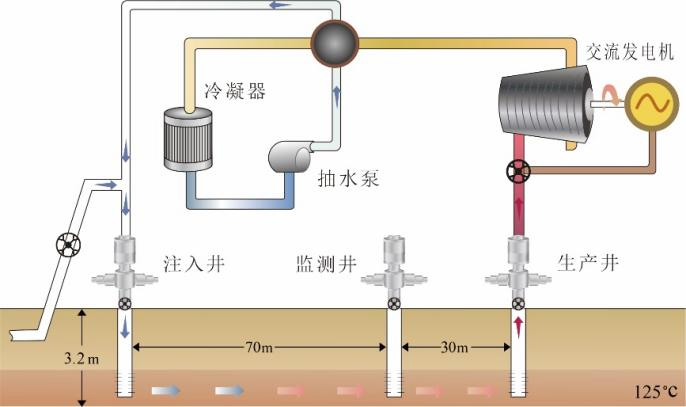

2011年，美國勞倫斯伯克利國家實驗室科學家領導的一個研究小組首次嘗試?yán)肊GS加熱CO2并進行發電（圖4）。2013年，美國在密西西州的工業性示范成功實現了年封存CO2百萬噸，CO2循環量達到6kg/s，采用透平發電機組發電功率達到100kW。

圖4 美國勞倫斯伯克利國家實驗室CO2-EGS發電原理圖

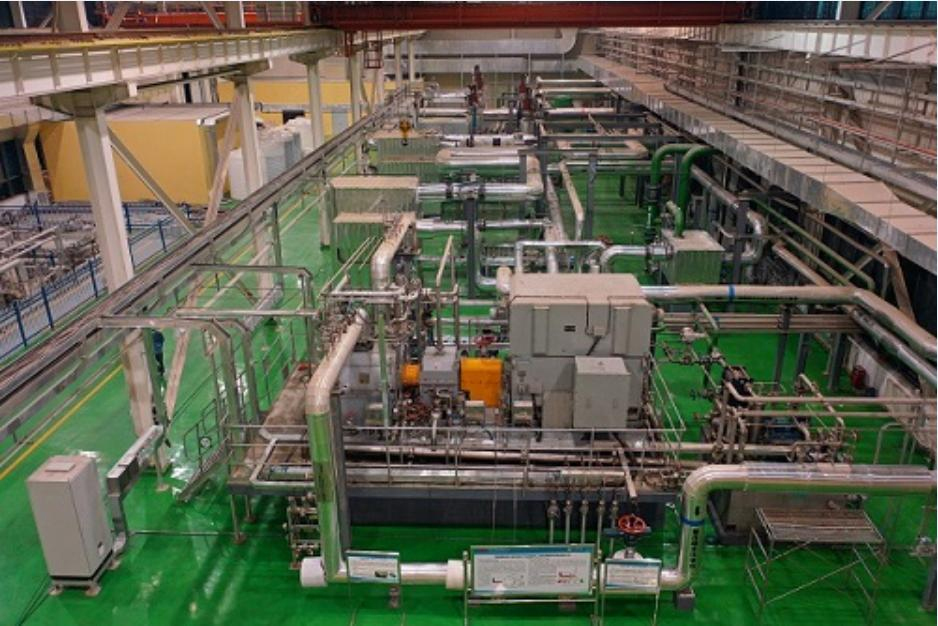

2021年，由中國華能集團有限公司自主研發的世界參數最高、容量最大的超臨界CO2循環發電試驗機組在華能西安熱工院順利完成72小時試運行（圖5）。該機組發電功率為5兆瓦，其成功投運驗證了超臨界CO2循環發電技術工業運行的可行性，有望徹底改變傳統熱力發電技術140多年來以水蒸汽為主流工質的發電方式，標志著我國在超臨界CO2循環發電技術領域已處于世界領先水平，也為我國CO2-EGS先導性示范工程開展奠定了基礎。

圖5 西安熱工院超臨界CO2循環發電機組

3 山西省CO2- EGS技術攻關與應用示范構想

3.1 CO2-EGS技術攻關背景

山西作為傳統能源大省，碳排放總量大、碳排放強度和人均碳排放高，實現“碳達峰、碳中和”目標意義重大、任務艱巨。干熱巖等綠色低碳能源的開發利用與CO2地質封存減排對實現碳達峰、碳中和對于加快生態文明建設、促進高質量發展至關重要。中央、山西省相繼出臺了《國務院關于印發2030年前碳達峰行動方案的通知（國發〔2021〕23號）》《中共中央國務院關于完整準確全面貫徹新發展理念做好碳達峰碳中和工作的意見》《能源技術革命創新行動計劃（2016-2030年）（發改能源〔2016〕513號）》《關于在山西開展能源革命綜合改革試點的意見》等一系列政策文件，有利的支持了以山西省“能源革命”為核心的新能源與碳減排技術創新和產業示范。

開展CO2-EGS技術攻關，不僅可以高效開發中深層地?zé)豳Y源，促進山西省煤源型能源結構轉變，推動能源革命；而且可以遏制和扭轉迅速增長的溫室氣體排放，助力完成國家“碳達峰、碳中和”的戰略目標；同時還可以實現碳減排與地?zé)岣咝f(xié)同開發，為國家經濟發展貢獻“山西智慧”。

3.2 地?zé)豳Y源潛力及開發現狀

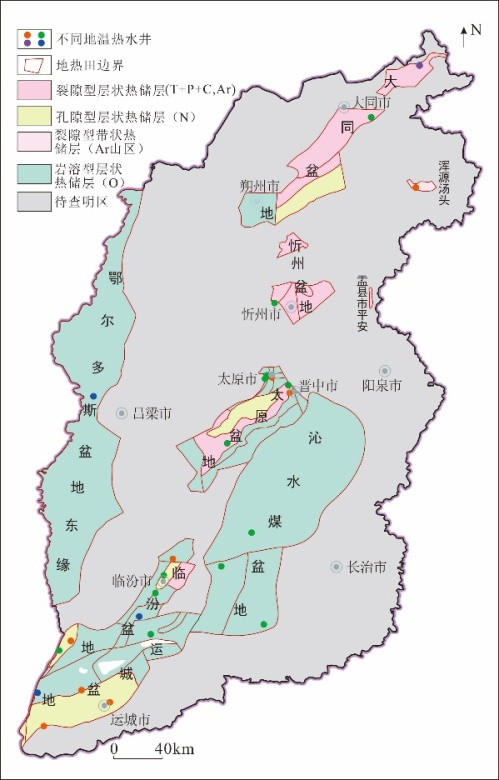

山西省地?zé)豳Y源豐富，地?zé)崽锓植紡V泛（圖6），且相對集中在太原、臨汾、曲沃、運城等市縣。根據地?zé)豳Y源分布特征，山西省地?zé)豳Y源可分為新生代沉積盆地、隆起山地兩種類型。新生代沉積斷陷盆地位于山西中部，呈多字型雁行排列，自北而南依次發育大同盆地、忻州盆地、太原盆地、臨汾盆地、運城盆地，多屬于高熱流異常區，其中太原、臨汾和運城三大盆地是省內地?zé)豳Y源條件最好的地?zé)岙惓^(qū)（劉芮，2020）。目前，山西省現有地?zé)峋壮?00個，主要集中在運城、臨汾、太原、忻州和陽高盆地區，太行、呂梁山西側、中條山南側一帶有零星分布（宮利梅等，2018）。

圖6 山西省主要地?zé)崽锓植迹n穎等，2018）

目前，省內已實施的中深層地?zé)峥辈殚_發項目包括：太原理工大學虎峪校區的深層裂縫型熱儲地?zé)徙@探項目，鉆井深度達4000m，是山西省實施的地?zé)崮荛_發研究示范項目；山西雙良集團“地?zé)崮?”技術項目，在山西綜改示范區供暖超700×104m2；太原國投大廈采用中深層地?zé)崮軣o(wú)干擾技術項目，實現了全樓宇的綠色供暖；位于天鎮縣的高溫地?zé)豳Y源勘查項目，發現了目前我國中東部地區溫度最高、自流量最大的地?zé)峋?；?yáng)高地?zé)釡厝獏^(qū)104℃溫泉井和晉能控股集團地?zé)崾痉俄?xiàng)目等也已初見成效。

3.3 相關理論與技術攻關方向

立足于山西省地?zé)豳Y源稟賦與地?zé)豳Y源勘查開發現狀，省內CO2-EGS相關理論與技術研究應聚焦中深層地?zé)豳x存規律及超臨界CO2-EGS發電關鍵技術，優選有利區并實施先導性應用示范工程，探索地質適配性超臨界CO2-EGS發電模式與技術。具體到室內研究與先導性示范工程實施中，CO2-EGS相關理論與技術攻關方向主要包括：

1）CO2高效地質封存機理

通過開展模擬CO2注入地層與干熱巖超臨界CO2封存實驗，研究地溫梯度、滲透率、埋深、儲層壓力、地應力等地質條件對CO2注入、運移過程的影響，揭示CO2注入與EGS開發協同過程的主控地質因素；利用CT等技術重構干熱巖儲層結構與孔隙網絡，分析CO2注入后干熱巖內潛在的運移路徑，研究CO2注入不同巖性干熱巖的裂縫擴展規律與體積應變效應，探討超臨界CO2與干熱巖儲層間物理化學作用及其對儲層滲透能力和封存能力的改造機制。

2）CO2高效循環取熱機理

開展模擬深部?jī)?chǔ)層條件下超臨界CO2熱交換實驗，研究不同巖性干熱巖、不同低溫梯度和不同儲層壓力等條件下超臨界CO2載熱效率，以及在超臨界CO2加熱后運移過程中的熱量損失研究，評價超臨界CO2增強地?zé)衢_發的效率，構建CO2注入增強地?zé)衢_發的CO2注入-熱交換-運移地質模型。

3）CO2-EGS高效注采工藝

基于所構建的CO2-EGS有利區綜合勘查評價與CO2-EGS工程選址方法，優化注采井井位部署，采用熱儲層數值模擬與工程試驗相結合的方法研究CO2注入與EGS開采過程中超臨界CO2流體與圍巖的熱交換效率，計算不同循環壓力、循環溫度、循環速率下超臨界CO2熱提取率，查明CO2循環注入?yún)?shù)對CO2地質封存及EGS地?zé)岚l(fā)電效益的影響，進而優化施工過程中的CO2循環注入?yún)?shù)。

3.4 亟需解決的關鍵技術問題

（1）山西省CO2地質封存與EGS發電一體化的潛力評價與工程選址技術，包括：臨汾盆地等為代表的高地?zé)岙惓^(qū)地?zé)峄A(chǔ)地質調查、采樣與地?zé)釡貥?biāo)測試化驗、地?zé)岙惓^(qū)地質特征與地?zé)豳Y源賦存規律研究、超臨界CO2-EGS發電選址方法研究。

（2）超臨界CO2-EGS前景區地質-地球物理綜合勘查評價關鍵技術，包括：中深層地?zé)衢_發前景區野外地質調查、采樣測試與地?zé)岬刭|(zhì)綜合評價、地?zé)岬厍蛭锢碓u(píng)價方法與關鍵技術研究、目標區地質-地球物理綜合勘查工程試驗與靶區、熱儲層優選。

（3）超臨界CO2-EGS注采井成井、熱儲層高效改造關鍵技術與注CO2-封存-采熱工藝，包括：中深層地?zé)峋咝С删に囇芯?、熱?chǔ)層可壓性評價與同步水力壓裂高效改造關鍵技術研究、注CO2-封存-采熱工藝。

（4）超臨界CO2-EGS關鍵技術與裝備研發，包括：多場耦合下EGS儲層超臨界CO2熱交換工程模擬研究、超臨界CO2高效取熱關鍵技術與地質適配性工藝研究、超臨界CO2循環發電技術與裝備研發。

（5）超臨界CO2-EGS先導性示范工程與關鍵技術集成，包括：高溫鉆完井與地球物理探測監測、注采井同步水力壓裂熱儲層改造、超臨界CO2-EGS泵注與發電設備研制加工、關鍵技術集成與工程效果評價。

4 山西省CO2-EGS產業化前景展望

山西省中深層地?zé)豳Y源豐富，省內適宜開展CO2地質封存的地層分布廣泛。加快CO2-EGS產業發展，不僅符合國家和山西省的能源與環保政策，而且可以帶來良好的社會、經濟與環境效益，因此CO2-EGS產業技術的在山西省的推廣應用及發展具有廣闊的前景。

從政策支持層面來看，山西省已經制定了關于干熱巖型地?zé)豳Y源開發的相關規劃和政策，這些規劃和政策必將有助于培養和造就一批地?zé)岬刭|(zhì)、地?zé)衢_發領域的專家隊伍以及促進相關技術研究機構的設立，如能最終與教學、科研機構相結合，打造完善的人才培養模式，必將加速山西省CO2-EGS產業發展。

從經濟效益來看，山西省火電裝機容量超1億kW，每年會產生大量CO2，CO2-EGS產業發展則可實現CO2的永久地質封存，同時燃煤電廠捕集、提純并壓縮液化后的CO2還可作為產品面向地?zé)衢_發單位銷售，銷售價格可達到200～300元/t。以年捕集100萬噸CO2的燃煤電廠為例，若碳匯價格按50元/噸計算，銷售CO2價格按250元/t計算，則其年碳匯成本可節省0.5億元，年CO2銷售收益可達2.5億元。此外，燃煤電廠捕集、提純、封存或利用CO2，符合國家推行的“碳達峰、碳中和”的發展戰略，預期環境與社會效益顯著。
