青島靈山衛地鐵廢熱源熱泵示范工程位于青島市黃島區，青島地鐵13號線從附近穿過。建筑為靈山衛停車場上的綜合樓， 該綜合樓與停車場上下組合布置， 整棟建筑共七層，高26.9m ，為二類高層公共建筑；總建筑面積為46755.9m2 ，其中地下建筑面積為14141.5m2 ，地上建筑面積為32614.4m2。

地下一層有派出所、配套車庫、后勤用房和機房；其中，派出所位于建筑西側， 采用獨立冷熱源，建筑面積為1605m ，由于地形原因，完全露出地面；地上一層至六層均為地鐵服務的辦公空間，其中包括運營用房、 西海岸軌交公司等。綜合樓于2019年開始投入使用，目前只有部分樓層和樓層的部分房間為使用狀態。

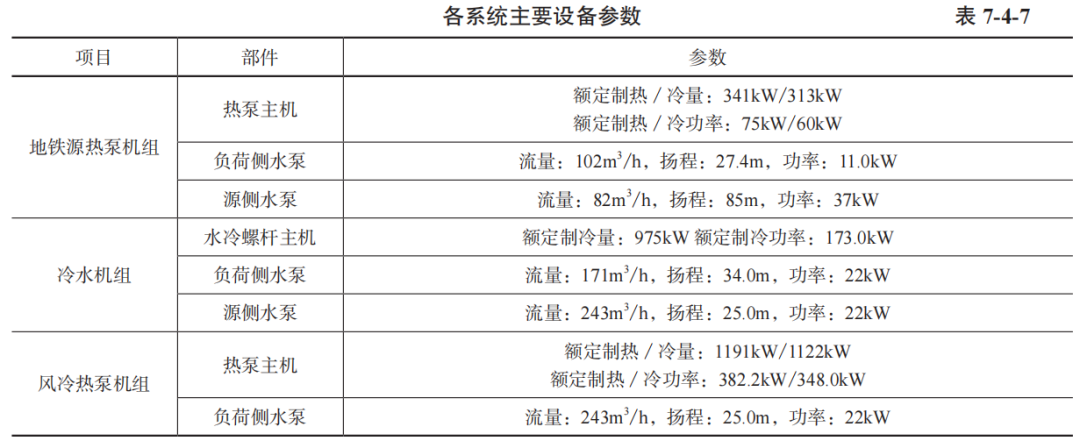

該實際工程將毛細管網作為前端換熱器埋設于地鐵隧道內，但受現場施工條件制約，毛細管換熱器實際敷設面積僅為 5910m2 ，前端換熱器的換熱量不足以為整棟建筑提供充足的冷熱源，故該綜合樓采用多系統綜合制冷制熱的方式，除地源熱泵系統外，還有風冷熱泵系統、冷水機組系統為該建筑供冷供熱， 地鐵源熱泵系統承擔該綜合樓辦公部分冷熱負荷， 夏季地鐵源熱泵額定制冷量為313kW ，冬季地源熱泵額定制熱量為341kW。主要設備參數如下表所示。

夏季上述三類機組均投入使用， 加載順序依次為：冷水機組、地源熱泵、風冷熱泵(兩臺)；冬季只有三臺機組投入，加載順序依次為：地源熱泵、風冷熱泵(兩臺)。

兩臺風冷熱泵的優先加載順序根據機組的累計運行時間選擇，優先運行累計時間短的一臺。所有減載順序與加載順序相反。機組的啟停及開啟臺數主要受用戶側回水溫度控制。夏季制冷時，溫度設定控制在11~16℃，高于范圍加載一個機組和環路，低于范圍減載一個機組和環路；冬季制熱時，溫度設定控制在 37~43℃，低于范圍加載一個機組環路，高于范圍減載一個機組和環路。地源熱泵系統除需滿足上述機組加減載要求外，還需監控毛細管出水溫度；夏季時，出口水溫高于 38 ℃，則加載新的機組；冬季時，出口水溫低于4℃，則加載新的機組。

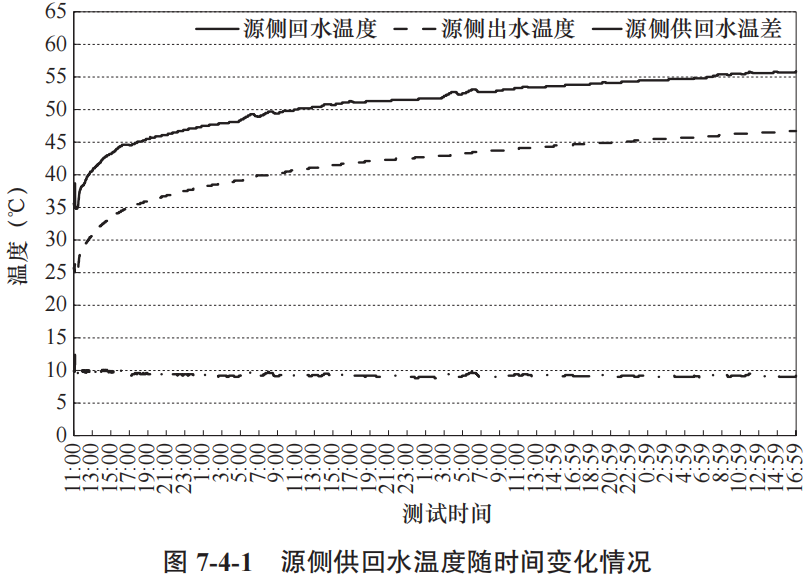

通過對地源熱泵系統在典型工況下的實際運行性能的實測。測試期間，系統源側供回水溫度見圖7-4-1。從圖中可以看出，源側供水溫度(即毛細管網前 端換熱器進口溫度) 一直在升高， 最小值為34.8℃，最大值為55.9℃，機組運行78h后溫度升高了21.1 ℃；源側回水溫度(即毛細管網前端換熱器出口溫度) 隨著供水溫度升高而升高， 最小值為25℃，最大值為46.7℃，機組運行78h后溫度升高了21.7℃。供回水溫差較為穩定， 最小值為8.8℃，最大值為10.1℃，均值為9.3 ℃。測試期間，負荷側供回水溫度見圖 7-4-2。

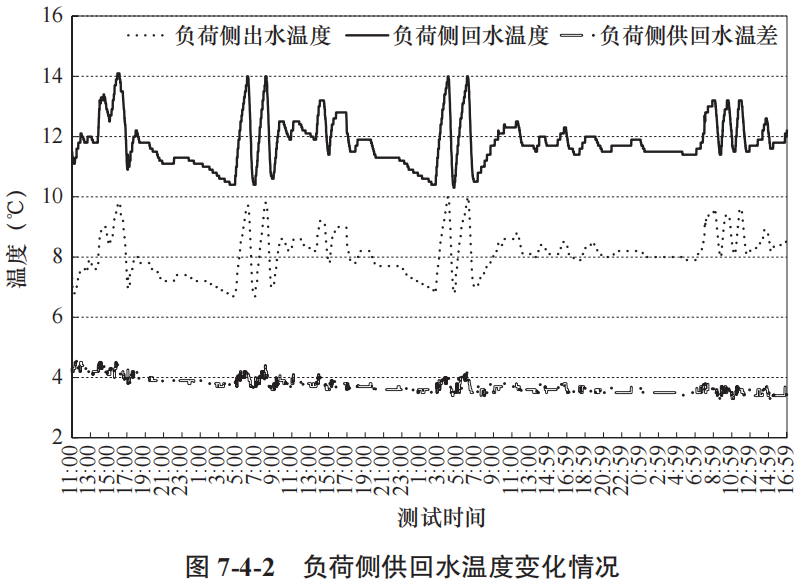

從圖7-4-2中可以看出，負荷側供回水溫度隨著機組的啟停而不斷波動；其中負荷側回水溫度 最低值為10.3℃，最高值為 14.1℃，平均值為11.8 ℃；負荷側供水溫度最低值為6.7℃，最高值為10℃，平均值為8.1℃。負荷側供回水溫差最大值為 4.6℃，最小值為3.3℃，平均值為3.7 ℃。

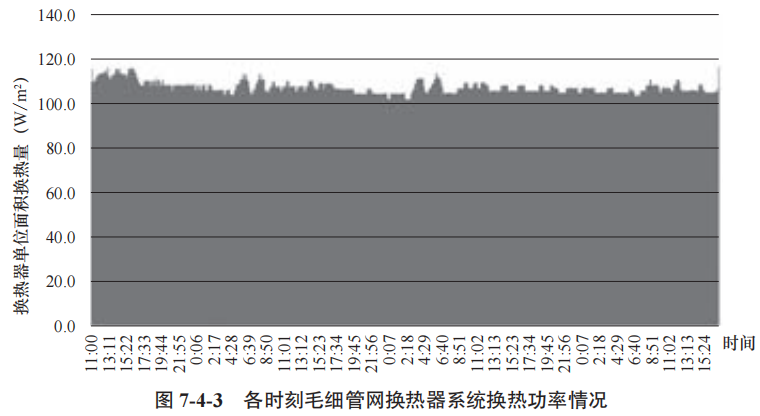

根據測試結果，計算各時刻毛細管換熱器換熱量， 如圖7-4-3 所示。由于源側為定流量系統，源側水泵功率取定值， 所以毛細管網換熱器系統換熱功率與源側供回水溫差變化情況一致。隨著熱泵系統運行時間增長，毛細管換熱器換熱效果較為穩定，測試期間毛細管換熱器單位面積換熱量大小平均為103.2W/m2。

注：本文摘選自《中國地?zé)崮墚a(chǎn)業發展報告（2021）》，更多地埋管地源熱泵工程應用、地源熱泵復合式利用工程應用、污水源熱泵工程應用、地表水源熱泵工程應用、地下水源熱泵工程應用典型案例請查閱本報告
