北京城市副中心行政辦公區復合式地源熱泵供熱、供冷系統工程

一、項目基本情況

項目名稱：北京城市副中心行政辦公區復合式地源熱泵供熱、供冷系統工程

項目類型：政府機關

項目規模：總建筑面積270萬㎡

總投資：14.64億元

建成運行時間：2017年1月實施，2018年10月底建成運營。

所在地能源供應消納條件：本項目系統為政府辦公使用，包括北京城市副中心行政辦公室、多功能會議室、健身房和餐廳廚房等。

可再生能源資源條件：淺層地?zé)崮堋?/span>

本項目采用地源熱泵結合市政熱力系統。

系統裝機容量占比：

熱源：地源熱泵（58.0%）+蓄能（15.4%）市政熱力（26.6%）。

冷源：地源熱泵（69.4%）+蓄能（14.8%）+調峰冷源（15.8%）。

二、技術路線及工藝流程

1. 負荷情況

負荷情況：冬季熱負荷140MW，夏季冷負荷160MW。

用能場景：北京城市副中心行政辦公室、多功能會議室、健身房和餐廳廚房等。

用能需求：按末端要求能源站設置低熱、高熱、低冷、高冷等雙熱源、雙冷源系統，滿足樓內供暖、供冷要求。

其中：

冬季：北京城市副中心核心區建筑的A類建筑辦公、會議等主要區域為保證其舒適性同時設有散熱器系統（75/50℃）和風機盤管+新風系統（50/40℃）兩套系統進行供熱；B類建筑僅設有風機盤管+新風系統（50/40℃）系統。

夏季：北京城市副中心核心區建筑的辦公、會議、健身房和餐廳廚房區域均采用分機盤管+新風系統進行夏季制冷。其空調采用溫濕度獨立控制系統（供新風的低溫冷水溫度為6/13℃；供干式風機盤管的高溫冷水溫度為14/19℃）。

2. 技術路線

技術思路：

根據能源規劃方案，1#、2#能源系統均以地源熱泵為主，其他清潔能源調峰和補充，考慮投資經濟性及安全、環境的影響，選用三河熱網作為冬季供熱調峰熱源，調峰冷源采用冷卻塔+冷水機組系統，調峰冷熱源的設置同時也是保持地下冷熱平衡的重要措施。結合北京市商業峰谷平電價，考慮系統運行成本及冷熱兩用，設計水蓄能系統，同時降低熱泵系統裝機容量，增強了系統保障性。

技術特點及技術適用性：

（1）采用區域供冷（熱）技術

區域供冷（熱）就是在一個建筑群設置集中的能源站制備空調冷熱水，再通過循環水管道系統，向各座建筑提供空調冷（熱）量。這樣各座建筑內不必單獨設置空調冷熱源，從而避免到處設置冷卻塔和鍋爐。由于各座建筑的空調負荷不可能同時出現峰值，因此主機的裝機容量會小于分散設置時總的裝機容量，從而減少主機設備的初投資。

（2）地源熱泵+蓄能技術

項目利用淺層地?zé)崮転闊岜脵C(jī)組的低位冷熱源，使得供能系統具有效率高、能耗低的優點，屬于可再生能源利用。

項目為了充分利用峰谷電價差，采用了水蓄能技術。即用電低谷時段（電費較低的時段）將空調系統的能量儲存起來，在用電高峰時段（電費較高的時段）將儲存的能量釋放出來的熱力過程。因此蓄冷（熱）空調的意義從宏觀上來講，能平衡電網的負荷，充分發揮電站的發電效率；從空調用戶的角度來講，能充分利用不同用電時段的電費差價，節省大量的運行電費。采用蓄冷（熱）空調系統可減少空調系統裝機容量，同時可利用夜間廉價低谷電儲存冷（熱）量，滿足在電力高峰期的空調負荷需要，節約系統運行成本。

（3）輸送管網節能

輸送管網的能耗大小是集中供能系統成功運行與否的重要一環。本項目采用了水蓄能技術，夏季采用大溫差輸送冷水（供回水溫度為6/13℃），降低了管網的初投資和供能系統的輸送能耗。

（4）變頻泵技術

本項目用戶側輸送二級泵采用變頻方式，節約了輸送能耗。在供能管網的輸送方案上，根據項目特點采用二級泵形式，即在主機房內設置一級循環泵負擔熱泵機組（制冷機組）和主機房內管件閥門阻力損失，在用戶入口側設置二級泵組負擔外網管路阻力和入口相關設備阻力，一級循環泵為定頻泵，通過臺數控制流量，二級泵為變頻泵。采取這一方案的優點是可以根據各用戶外網阻力不同配置不同的二級泵，二級泵采用變頻措施跟蹤負荷變化，而一級泵定流量運行保證熱泵機組（制冷機組）的運行要求，采用二級泵技術避免了一級泵揚程過高輸送能耗過大的問題，提高了管網輸送效率。

3. 系統配置

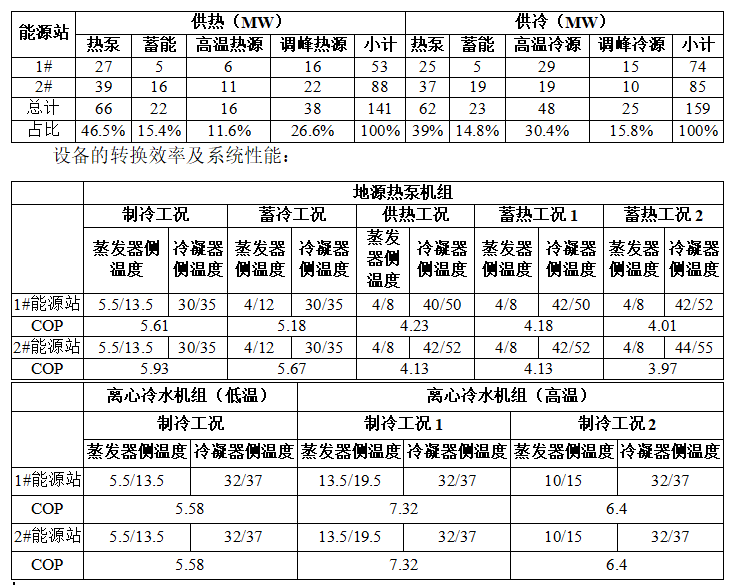

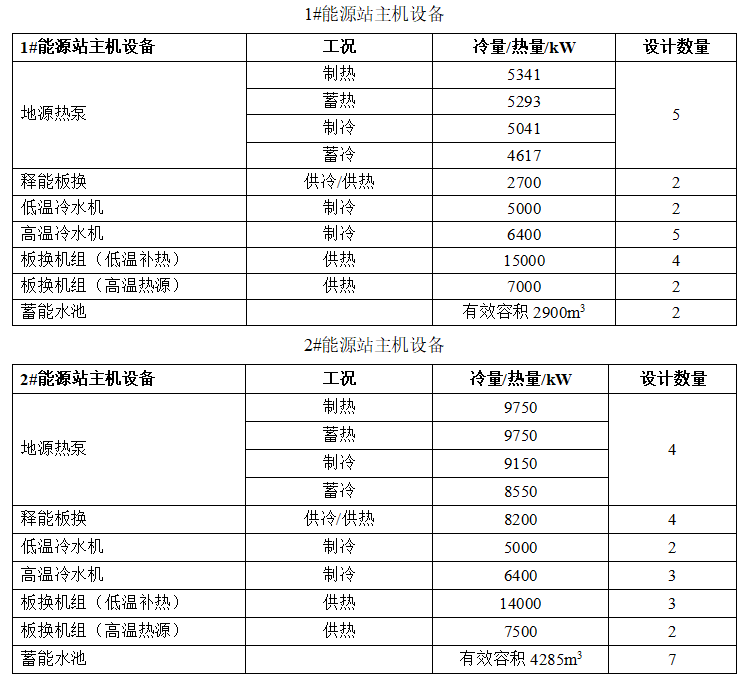

設備的裝機參數：

設備壽命：

機房內相關設備使用壽命20年，地源熱泵室外換熱系統壽命與主體建筑同壽命。

智能控制：

建設智慧能源管控平臺，包括能源站監控系統、二級子站監控系統、管廊監控系統、檢査井監控系統、各站電能監測系統實行集中監視、管理和分散控制，并動態展示、控制、分析現行系統的運行和能源分配使用情況。

（1）GIS+BIM運維。BIM的三維可視化模型，可以輕松地查詢、搜索、定位到其所需的設備，并且直觀地了解到設備的全部信息。BIM系統使設備可視化、擬人化，具有感知功能，是一大技術亮點，這種3D的強科技感的效果，可以與用戶產生更好的互動，創造更好的用戶體。

（2）運行監控。內置機器學習算法，機器學習式智能控制針對能源站設計，實現對能源站空調系統、供熱系統的智能優化控制，根據能源站的運行規律和負荷特點，構建了豐富的系統運行模式，靈活調整設備的啟停和出力，在滿足能源站舒適性要求的前提下，降低能源站的運行能耗，實現高效、節能、經濟運行。

（3）關鍵績效指標管理與在線診斷。實現對地能源站能源消耗行為的指標化、定量化管理；為能源站能源精細化管理，提供準確、權威的基礎數據；使管理者可直觀地了解能源站的能耗水平，以及存在節能潛力的方向，為明確節能目標、規劃節能路徑構建扎實的基礎；從而更科學合理的來提升各能源站的能源利用效率。

4. 運行情況

能源消耗種類和數量：系統消耗能源為電、市政熱力。本項目耗電設備主要有地源熱泵機組、冷水機組、系統循環水泵、釋能板換、板換機組等。

運行時間：該項目自2018年10月底正式運營，截止目前已完成5個供暖季、5個供冷季運行，正在進行2023－2024年供暖季運行。冬季供暖開始時間為10月底11月初，供暖結束時間次年3月底，日供暖運行時間為24h。夏季供冷開始時間5月初，結束時間9月底，日供冷運行時間供冷初期及末期為日間12h，其他時間段為24h供冷。

綜合能耗：2022－2023年供暖季總用電量2186.3萬kWh（折合標準煤2687t），市政熱力用量88535GJ（折合標準煤3020t）（供暖面積173.1萬㎡）。二者合計折合標準煤為5707t。與全部采用市政供暖相比節省標準煤4529t，節能效果顯著。2022－2023年供暖季總供熱量為30.0萬GJ，其中地源熱泵供熱量為21.1萬GJ，占70%，市政供熱量為8.85萬GJ，占30%。

三、經營模式

投資方式：企業自投。

價格政策：目前暫無針對可再生能源供冷、供熱項目相關能源價格政策，電價采用電力市場化交易工商業電價，市政熱力價格采用與熱力公司協商定價。

收費模式：本項目暫未收費定價，臨時收費按照供能建筑面積收費，冬季供暖暫按照40元/㎡，供冷暫按照與供暖同價收費40元/㎡。

經營方式：自主經營。

四、效益分析

本項目根據《關于印發北京市進一步促進地?zé)醿赡荛_發及系統利用實施意見的通知》（京發改規〔2013〕10號）的有關規定，享受政策性補貼1.97億元，其他資金由該項目投資公司自籌解決。該項目的實施在經濟、環保、社會方面效益顯著。

（1）經濟效益

本能源系統采用的地源熱泵系統效率高，搭配蓄能系統，充分利用區域峰谷電價，節約了系統的運行費用，通過經濟性分析，系統的經濟性較好，與常規能源系統能耗費用節約30%以上。

（2）環保效益

本方案采用地源熱泵系統+蓄能系統+二級泵系統，優先利用淺層地?zé)崮芎蜕顚拥責崮艿目稍偕茉?，充分發揮了地源熱泵系統節能高效的特點，調峰熱源也從外部以熱水形式引入，區域內基本無污染物排放，方案節能環保。按照2022~2023年供暖季測算，年節約標準煤4529.42tce，節能率44%，年均減排CO2約11187.66t，減排SO2約90.59t，減排粉塵45.29t，按照一棵生長40 年的大樹平均每年可吸收450kg二氧化碳計算，本項目目前可再生能源的應用相當于多種植24861棵樹，可有效改善該區域的空氣質量。

（3）社會效益

本項目作為北京城市副中心核心區的冷熱源工程，充分利用了地源熱泵這一可再生能源技術，本項目技術先進，節能環保，充分利用“地?zé)醿赡堋?，為建設“近零碳排放區”起到了較好的示范作用，擴大了項目的影響力。

本項目根據《關于印發北京市進一步促進地?zé)醿赡荛_發及系統利用實施意見的通知》（京發改規〔2013〕10號）的有關規定，該項目享受政策性補貼，2018年8月經市發改委評審后，給與固定資產投資補貼1.97億元，其他資金由該項目的投資公司自籌解決。

五、突出亮點

（1）地源熱泵系統項目區域能源站建設規模大，標準高。

本項目供能服務面積270萬㎡，集中建設兩個區域能源站，室外地埋管共計11082套。與分散式能源站相比，地源熱泵系統設備集中設置，減少了設備總裝機容量，提高了設備利用率，減少建設投資；冷熱負荷相對穩定，降低了最大負荷值，系統能效高，運行費用節?。焕錈嶝?fù)荷相對集中，室外土壤取、排熱量更容易達到平衡，近幾年運行數據顯示項目從室外土壤中取熱量與排熱量的偏差在±5%以內。根據末端供能需求，冬季設置了高溫?zé)?、低溫?zé)犭p熱源系統，夏季設置了高溫冷、低溫冷雙冷熱源系統。

（2）能源系統采用多能耦合方式，提高系統經濟性及安全性

多能耦合能源形式發揮能源各自優勢，既提高能源利用經濟性、安全性，又大幅提高了區域可再生能源利用率。本項目地源熱泵供熱裝機比例為60%，根據近幾年實際運行數據整個供暖季節地源熱泵系統供熱量占比為70%～75%。與常規能源方式（冷水機組供冷+市政熱力供暖）相比系統能耗費用節約30%以上。

（3）兩區域能源站之間互聯，提升系統可靠性

兩區域能源站之間設置聯通管，能源調度靈活，充分保障了可再生能源利用率，同時提提升了系統安全可靠性。

（4）室外地埋管布置區域廣泛，對同類項目實施具有指導意義

本項目室外地埋管布置范圍包括綠地下、廣場下、建筑物下以及人工河道下，特別是人工河道下地埋孔的實施涉及防滲漏工藝，對同類項目的實施提供指導意義。

（5）智慧能源管控平臺及運維APP實現項目精細化運營管理

構建智慧能源管控平臺，按需供能形勢分析研判和預測預警，提高運行數據統計分析和決策支持能力；融合多能耦合、區域能源互聯網、能源調控、實時監測、智能化用戶服務等功能。高效運維APP覆蓋報修，常規巡檢，周期季節性保養三個關鍵常規業務；支撐各級管理人員對所轄區域、人員、工單執行情況進行監控，確保日常工作流程做到可監、可控、可管；整合物聯網數據，實現設備全生命周期管理。

（6）構建北京市可再生能源利用展示平臺

結合目前已建設的北京市淺層地?zé)崮軇討B(tài)監測平臺利用管理平臺，將北京市淺層地?zé)崮荛_發利用成果及動態監測成果充分展示，形成北京市可再生能源利用的展示平臺、北京市可再生能源科普教育基地。
