所謂水環熱泵空調系統是指小型的水/空氣熱泵機組的一種應用方式。即用水環路將小型的水/空氣熱泵機組并聯在一起，形成封閉環路，構成一個以回收建筑物內部余熱為主要特點的熱泵供暖、供冷的系統。
一、水環熱泵的基本形式和工作原理
典型的水環熱泵空調系統(見圖1)由三部分組成：(1)室內的小型水/空氣熱泵機組，可以是各種形式的機組，如落地式機組、立式機組、水平吊裝機組等;(2)水循環環路，包括循環水泵和管路，以及管路上的各種調節裝置;(3)輔助設備，如冷卻塔、加熱設備、蓄熱裝置等。
圖1 水環熱泵空調系統原理
水環熱泵空調系統的基本工作原理是：在水/空氣熱泵機組制熱時，以水循環環路中的水為加熱熱源;機組制冷時，則以水為排熱熱源。在同一個水環熱泵空調系統中，有的熱泵機組在制熱運行，有的熱泵機組在制冷運行。制熱運行的機組從循環水中吸收熱量;制冷運行的機組向循環水排放熱量。當熱泵機組制熱運行的吸熱量和制冷運行的放熱量基本相等時，循環環路中的水才能維持在一定溫度范圍內，此時系統高效運行。而當水環熱泵空調系統中制熱運行的吸熱量小于制冷運行的放熱量時，循環水路的水溫度升高，到一定程度時利用冷卻塔放出熱量;反之循環環路的水溫度降低，到一定程度時需要通過輔助加熱設備吸收熱量。
二、水環熱泵系統的特點
2.1 費用低廉 節能環保
按水環熱泵空調系統在建筑物中的用途，它屬于熱回收式熱泵系統屬于環保納o。在室外氣溫較低時，建筑物的周邊需要額外的熱量來維持室溫;與此同時，建筑物的內區為存在發熱(如照明、設備、人體等散熱)而需要降溫。水環熱泵空凋系統通過同時連通建筑物外區和內區的水循環環路，從而可以將內區產生的余熱轉移到外區，在對內區供冷的同時對外區供熱，不存在常規空調系統在同種情況下的冷熱量抵消所造成的浪費。當建筑物需要你同時供冷或者供熱時，采用水環熱泵空調系統的運行費用與常規空調相比最多可減少至50%左右。與昂貴的四管制風相比，更節省了管道系統的初投資。
2.2 控制靈活分戶計量收費
水環熱泵空調系統通常采用的都是室內的設備，根據室內負荷的大小分別安裝在各個房間內。每個房間的用戶可以根據室外溫度的變化和各自不同的要求，在一年內的任何時問隨意進行房間里的供暖或供冷的調節，而不會影響到其他房間的溫度。水環熱泵的運行電費完全根據用戶實際使用的情況單獨計量。水環熱泵可以分區域使用，不使用就無需交費。
2.3 運行可靠 維修簡單
冷卻水系統簡單，維護人員少，無論是對開發商、用戶，還是對物業管理人員來說都十分有利。
2.4 分期、分批購買減輕資金壓力
對于業主來說，如果采用常規空調系統，就必須一次購齊冷水機組及其他設備，往往造成很大的資金壓力。而水環熱泵空調系統只需先安裝水循環系統，水/空氣熱泵機組可以分期投資、分批建設，甚至可以在用戶入住前逐層安裝，其投資回報效益高、見效快。
2.5 節省機房有效控制成本
水環熱泵空調系統由于沒有冷水機組，不再需要制冷機房。節省了寶貴的主機占地面積，使成本得到有效控制。
三、工程案例
湖南某工程位于湖南省長沙市芙蓉路上，總建筑面積73 153m2，其中地下1層，地上1 9層，建筑高度65m，1~3層為商場，4層以上為住宅。商場部分面積約28 500m2，按全空調設計。由于甲方也是使用方，因此甲方根據使用要求對空調系統設計提出以下要求：(1)商場將來可能出租或出售，空調系統要求便于靈活分割;(2)空調系統運行很計費要方便，保證各單位的獨立使用。
根據甲方的要求湖南星澤安裝設計人員為商場空調提供了兩個方案：(1)商用風冷分體機;(2)水環熱泵系統。

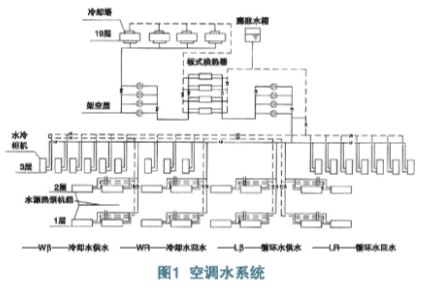

由于商用風冷分體機對建筑外立面影響較大，相對于福州的氣象條件其制冷效率較低，所以最終選擇了水環熱泵系統。該商場單層建筑面積約9 500m2，存在大量內區，從福州的氣象參數分析出每年12月、1 ~3月建筑外區需要加熱，內區需要制冷，符合采用水環熱泵空調系統的條件。根據計算，該工程水環熱泵機組夏季總制冷量為5 637 kW，系統夏季冷卻水供回水溫度為32℃/37℃，經過板式換熱器后循環水供回水溫度為33℃/38℃。冬季內區余熱為549 kW，外區的需熱量為306 kW，內區的余熱完全能滿足外區的加熱，所以不需要設輔助熱源。另外對于循環水路來說，外區的熱泵機組的吸熱量為586 kw，內區熱泵機組的放熱量為1 236 kW，當循環水溫度在15~35℃時機組可以正常運行，不用啟動冷卻塔;當循環水溫高于35℃時開啟冷卻塔降溫。該工程在19層屋面設置4臺450 t/h方形橫流冷卻塔，相應采用四臺冷卻水泵，冷卻水管路1，2層小型吊裝水源熱泵機組采用同程式，3層水冷柜機采用異程式(見圖2)。

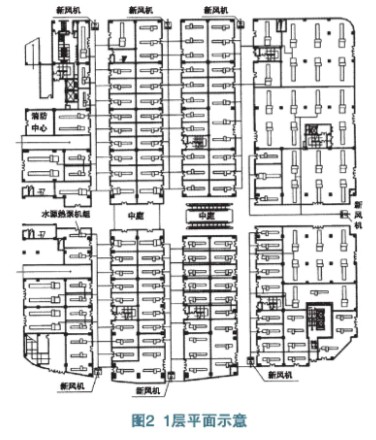

根據使用功能，l，2層小商鋪采用小型水源熱泵機組，3層大商場采用全空氣低速空凋系統(水冷柜機)。新風與回風混合經機組處理后直接送入室內。熱泵機組承擔新風負荷(見圖3)。
圖3 1層平面示意圖
該方案完全滿足了甲方的使用要求，計費方面只有冷卻塔和冷卻水泵屬于公共分?jǐn)偟牟糠?，而這部分用電在空調用電里面是很小的一部分，其他大部分用電都在末端用戶，充分實現了用多少收多少。出租部分可按租戶需要改變末端形式，或預留冷卻水接口，而設備由租戶自行安裝，這樣還可以降低甲方的初投資，避免出租率低時的經濟損失。
四、設計中需要注意的問題
我國各地的建筑形式與特點各不相同。那么，在什么樣的場合里選用水環熱泵空調系統才能收到到最佳的節能效果和環保效益呢?首先，建筑物存在大量的內區負荷，這點商場建筑基本都滿足。如果內區余熱不足，則應該考慮采用輔助熱源系統，這在北方一些地區的水環熱泵系統中較常見。其次，小型的水/空氣熱泵機組安裝在室內，熱泵機組內部的壓縮機和風機將會成為一個很大的噪聲源，所以在設計時應根據具體設備作降低噪聲的計算，加裝消聲器，降低風管風速，盡量不將主機安裝在人員密集或環境噪聲要求高的區域。最后，在施工安裝階段，應采取減振支吊架，設備、風管及其接縫處要密封，防止噪聲經過墻、樓板或地板傳遞。
對于商場建筑來說，其特點是使用單位較多、內區發熱最大。水環熱泵是一種很好的空調解決方案，采用水環熱泵空調系統是解決暖通空調系統能源與環境問題的有效措施之一。只要合理設計、規范安裝、靈活管理，水環熱泵空調系統就一定能發揮出它既有的經濟、節能、環保等優點。在國家日益重視建筑節能的今天，水環熱泵空調系統有著巨大的節能潛力和廣闊的應用前景。
