鄭州：寶龍城市廣場中央空調計費系統
-----實現節能控制 遠程管理 節能管理三大核心功能
一、引言
鄭州寶龍城市廣場項目是一座集購物、休閑、美食、娛樂、游樂、文化于一體的一站式超大型國際商業體驗中心，分為地上四層、地下一層。建筑面積龐大，設計規格高檔、時尚，將成為鄭州服務性建筑的標桿。所以該建筑的中央空調計費系統、中央空調控制及節能管理概念必將成為一個新的賣點，吸引眾多知名商家在此落戶。

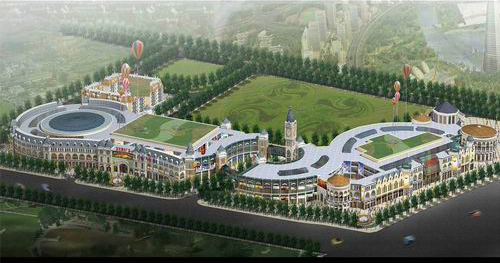

鄭州寶龍城市廣場鳥瞰圖
二、項目實例
這個項目的特性：實現就地控制風機盤管、遠程監控、節能管理三大功能。本項目采用了中央空調計費系統，共使溫控器HL206Q-MD 1450多只，數據采集器46臺，能量表1500臺，電動球閥1400多臺，系統計費點數達3000多個。
1、方案優勢分析
（1）本地控制與集中監控功能相結合，網絡溫控器HL8002DB-MD是針對系統項目的集中管理需求而研發的，具有開放式網絡協議、現場操作、遠程集中管理等優點。充分滿足用戶的使用和物業集中管理。
（2）實現節能管理 網絡溫控器的特有的遠程監控功能為實現節能管理提供了便利條件。響應國家節能管理政策，冬季設定溫度最高不超過18℃，夏季設定溫度不低于26℃，使其能源費用以最經濟方式開支，從系統管理上實現節能。
（3）欠費切斷功能 通過系統遠程控制功能，為計費可以關閉欠費用戶的水閥及風機盤管，使其無法正常使用；用戶繳費后打開電動閥或溫控器電源。為物業收費提供保障。
（4）優化設備運行：對系統設備進行一體化控制，使設備以最合理方式運行，同時對設備運行有效的監控，可以大大減少設備故障，延長設備使用壽命，降低設備維護費用。
（5）提供舒適環境：提供一個最完美的客人消費環境和工作人員工作環境，及時發現故障。
（6）提高效率：利用現代化智能控制技術對系統設備進行控制，大大節省大樓設備管理人員，同時避免因人為錯誤操作而造成設備損壞。
（7）適應未來發展：充分體現現代化信息化的技術特性，大大提高建筑的檔次，使之適合未來社會發展的需求。
2、系統配置方案
本系統配備本地管理軟件EMS2008V1.0系統 1套。配備數據采集器Adptor，每臺數據采集器可帶128個能量計量表或網絡溫控器。數據采集器又具有很強的互連功能，用于延伸RS485工業總線，開辟支線，變換網絡的拓?fù)浣Y(jié)構?？紤]到施工及布線方面的限制，所以本系統共選34臺數據采集器。
3、系統原理
本系統集成了中央空調計費與監控功能，為樓宇項目的綜合管理提供技術保障。能量型計費央空調計費系統根據能量守恒原理，中央空調對空間的熱交換量與其介質中能量變化相等。通過能量表對中央空調、水管的介質、水流量和進出水溫差的計算，從而達到對中央空調/供熱系統的準確計量。

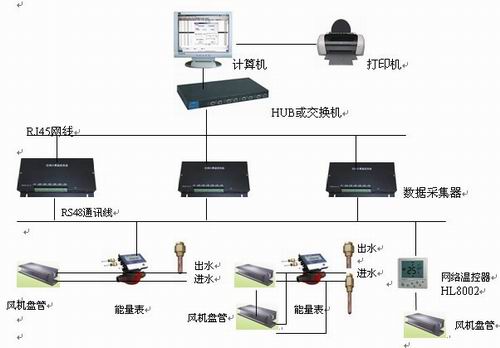

中央空調集中監控與計費系統結構圖
（1）本地管理軟件
中央空調計費系統軟件EMS2008V1.0，在監控中心對整個計費系統的數據信息進行采集和報警處理；對系統設備進行集中監控與遠程管理，并可進行節能管理。采用MYSQL數據庫結構，提供數據信息查詢、參數設置、報表分析，計量位置安排、報警位置顯示（設備異常情況），數據制表打印，系統分級管理（各級管理權限可設置）等功能。軟件界面清晰直觀，具有彈出式窗口、樹形結構查詢、按照邏輯視圖顯示設備鏈接信息，實現每一級設備的添加、刪除、修改、屏蔽及相關參數設置等管理功能。

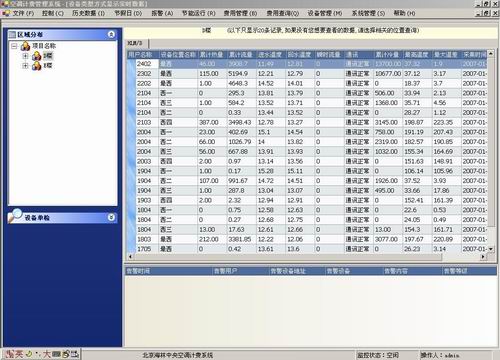

用戶使用情況界面
（2）數據采集器
中央空調計費系統的數據采集器ADPTOR具有數據存儲，末端數據上傳等功能。通過的RS485/RJ45接口，將設備數據傳至監控中心，使監控人員直接在監控機房通過上位機觀察現場的設備，從而使現場的計量設備能夠正常運行無異常情況發生。數據采集器就地取220V交流電，輸出12V直流電。
作為中央空調計費系統中的通訊設備，是EMS2008V1.0中央空調計費系統的中級管理層。通過系統網絡與管理中心計算機、末端儀表（能量表、網絡溫控器）互連,為用戶建立相應的數據庫，監控和記錄末端儀表的狀態，并對其及控制單元實施控制，具有強大的數據處理及通訊能力。

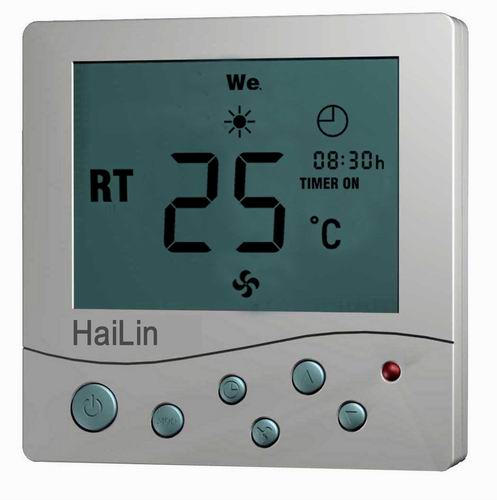

（3）網絡溫控器HL8002DB-MD
HL8002DB-MD網絡溫控器適用于工業、商業及家庭居室的溫度控制，控制風機盤管（可配電動閥也可不配電動閥）、風閥或供熱設備。通過按鍵可選擇制熱、制冷或通風功能。
HL8002DB-MD網絡溫控器適用于工業、商業及家庭居室的溫度控制，控制風機盤管（可配電動閥也可不配電動閥）、風閥或供熱設備。通過按鍵可選擇制熱、制冷或通風功能。
（4）收費原理
能量型：通過對能量表的流量和溫差的邏輯運算，從而計算出相應的能量值。
總費用=中央空調實際運行費用
總用量=所有用戶的實際使用量的總和
單價的計算=總費用/總用量
用戶每月的費用＝空調實際使用費＋基本維護費
空調實際使用費是物業根據中央空調系統的實際運行成本、用戶消耗總用量，確定用戶使用單價，從而算出每月用戶的實際空調費用（其中包括分?jǐn)偛糠郑?/span>
基本維護費即中央空調系統維修、維護、保養、相關人員工資等費用，應作為用戶無論使用中央空調與否都要繳納的費用，以保障物業管理的基本運營?？梢园凑諉挝幻娣e或固定費用計算。
（5）節能控制、集中監控原理
計費系統管理軟件EMS2008V1.0 特有的監控功能為物業集中管理、響應國家節能管理政策提供了系統保障，利用現代化智能控制技術對系統設備進行控制和管理。
網絡溫控器HL8002DB-MD是針對系統項目的集中管理需求而研發的，具有開放式網絡協議、現場操作、遠程集中管理等優點。充分滿足用戶的使用和物業的集中管理。網絡溫控器的特有的遠程監控功能為實現節能管理提供了便利條件。響應國家節能管理政策，冬季設定溫度最高不超過18℃，夏季設定溫度不低于26℃，使其能源費用以最經濟方式開支，從系統管理上實現節能。
（6）欠費切斷原理
基于計費系統其強大的監控功能，通過系統遠程控制，對欠費用戶實現使用管制，為物業管理工作提供技術手段。
當用戶欠費時，通過上位機遠程發出指令，關閉該商戶室內的所有的風機盤管電動閥，關閉系統中的冷熱源，使其無法正常使用，從而達到欠費切斷目的。當該業主補繳費用后，通過上位機遠程發出指令，開啟該商戶室內的所有的風機盤管電動閥，開啟系統中的冷熱源，使其正常使用。
4、系統優勢
（1）分散型智能網絡，先進的設計，減少故障影響，從而提高可靠性。
（2）開放式系統設計，能根據用戶需求自定義模塊功能，控制參數及現場圖景。
（3）溫控器本身就能夠完全獨立操作，減少因網絡故障而影響運作。
（4）完善了手動/自動開關控制，包括所有控制器，因此降低了因系統故障而引起的用戶不便，并提供調試和保養。
（5）可提供特大的不會消失的數據庫容量，程序方面可采用單一式數據處理，減少出錯機會且運行簡便。
（6）欠費切斷：對拒絕付費的用戶進行管制，可以切斷水閥或設備的電源開關。
（7）模塊化設計：靈活應用。根據物業管理的需求采用不同的計費方式，充分考慮實際項目應用中的成本與功能的最優化組合。
（8）拓展功能強大：可根據用戶的要求增加適當?shù)墓δ?，最大化滿足用戶需求。
